Proteja juntas críticas em seus projetos de chassis e trens de força
Aumente o desempenho, a confiança e a liberdade de design em um único pacote. Os Anéis de Fricção 3M™ tornam isto possível.
-
Ao utilizar os Anéis de Fricção 3M™ em seus projetos de chassi e trem de força, você pode aumentar o coeficiente de atrito estático em até 5× para melhorar o desempenho e a confiabilidade em picos de cargas – tudo isso enquanto expande a flexibilidade de design.
A 3M combina uma experiência de classe mundial em cerâmica técnica com um século de experiência na indústria automotiva. Os Anéis de Fricção 3M™ são ultrafinos, compactos, reprodutíveis, amplamente testados internamente e altamente personalizáveis para os seus requisitos de design.
Download: Anéis de Fricção 3M™ para aplicações automotivas (PDF em inglês, 311 KB)
Link rápido: Detalhes de Produto e Informações Técnicas
-
São 300 milhões de Anéis de Fricção 3M™ em uso, em veículos em todo o mundo, sem uma única falha de campo conhecida.
Fortaleça e simplifique seu design automotivo

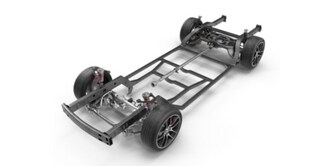

Melhoria de atrito para projetos de chassis e eixos

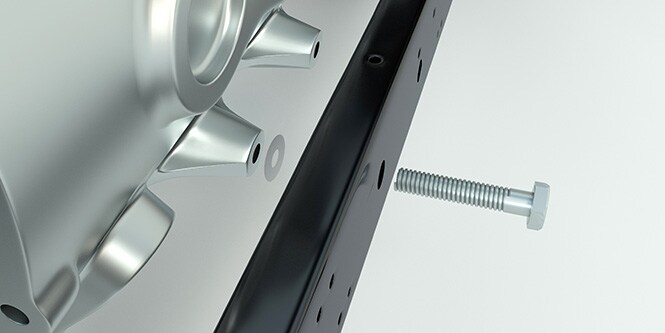

Um veículo é tão forte quanto sua fundação. Controle o movimento em conexões aparafusadas e gerencie cargas de alta força ao incorporar os Anéis de Fricção 3M™ em seus projetos de chassis e eixos. Vários graus trabalham em múltiplas superfícies de contato dissimilares para ajudar a fortalecer as juntas e suportar o peso de componentes grandes e sofisticados. Ao ajudar a estabilizar o chassi, eles também mitigam o NVH (Ruído, Vibração e Aspereza) para maior conforto na experiência do passageiro.
Recursos adicionais para Anéis de Fricção 3M™
-
Melhora de atrito nos chassis de carros de corridaOs Anéis de Fricção 3M™ são usados em aplicações de chassis de carros de corrida, por exemplo na montagem do motor, na suspensão e nas juntas do subchassi. Eles ajudam a fortalecer as juntas críticas para suportar algumas das condições mais difíceis de condução.
-
NVH e Peso LeveAo estabilizar as juntas, os Anéis de Fricção 3M™ ajudam a mitigar os micromovimentos que causam ruído, vibração e aspereza. Eles também facilitam a redução de peso, permitindo o uso de parafusos e fixadores menores e mais leves.

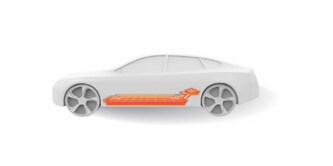

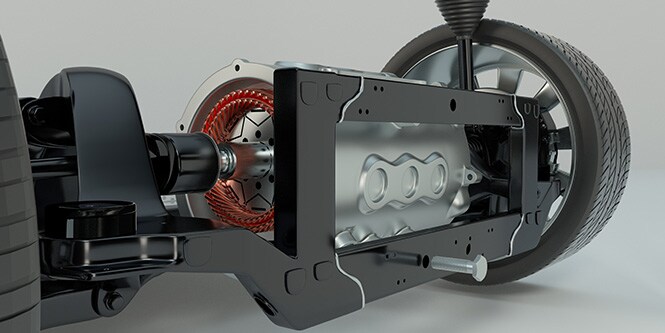

Melhoria de atrito para aplicações de montagens de chassis em veículos elétricos

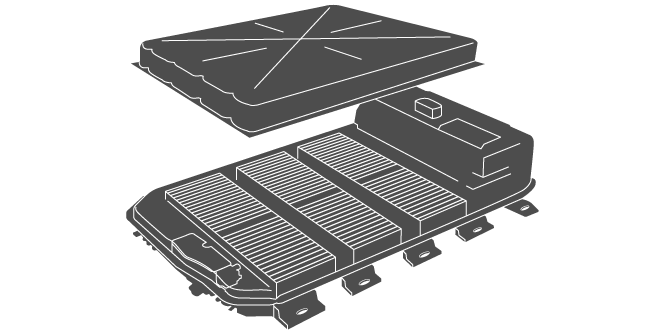

À medida que as baterias de veículos elétricos crescem e se tornam mais sofisticadas, os engenheiros automotivos precisam de soluções de montagem de chassis que possam lidar com o estresse sem aumentar o peso. Os Anéis de Fricção 3M™ permitem que as conexões aparafusadas suportem até 5x mais força de cisalhamento, ajudando a suportar o peso de baterias pesadas. Eles trabalham com superfícies de contato dissimilares, como superfícies de alumínio, e-coated, superfícies pintadas e de materiais compostos. Eles ainda ajudam a reduzir o tamanho dos componentes, permitindo o uso de parafusos e fixadores menores e mais leves.
-

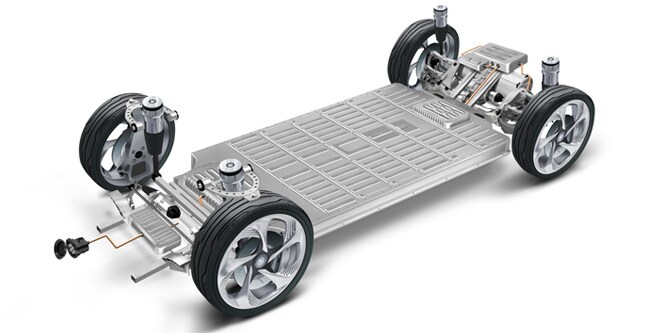

Ao ajudar a fortalecer e proteger as juntas do chassi, os Anéis de Fricção 3M™ permitem novas configurações, como a de chassi tipo skateboard.
-
Eles reforçam os sistemas de montagem de baterias aparafusadas sem necessidades de redesign.
Mejora de la fricción para aplicaciones eMotor

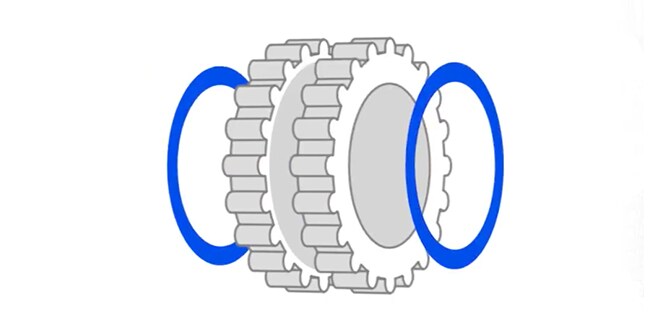

Maximize a transferência de torque em aplicações ePowertrain. Aproveite toda a potência do seu eMotor. Os Anéis de Fricção 3M™ podem aumentar os coeficientes de atrito nas juntas torcionais em até 5x, ajudando os ePowertrains a lidar com o alto torque de motores eletrificados potentes.
-
Ao reduzir o número e o tamanho de certos componentes, os Anéis de Fricção 3M™ podem ajudar motores menores a manter ou aumentar a densidade de potência, fazendo melhor uso de pequenos espaços de embalagem.
-
Eles podem ser utilizados em seus projetos de ePowertrain ou incluídos como uma solução rápida de conserto.
Melhoria de atrito para trens de força ICE clássicos e avançados
Aumente a potência em veículos ICE e híbridos. Os Anéis de Fricção 3M™ oferecem um aumento de até 5x na transferência de torque, permitindo projetos mais potentes e eficientes de motores ICE. Ao reduzir o número e o tamanho de certos componentes, eles podem ajudar os motores menores a manter ou até mesmo aumentar a densidade de potência.
-

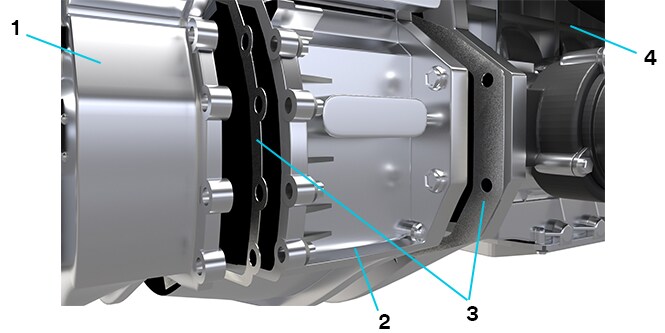

Os Anéis de Fricção 3M™ expandem a liberdade de design para permitir projetos novos e únicos, como os motores tipo pancake.
- Caixa de câmbio
- Motor elétrico tipo Pancake
- Calços de Fricção 3M™
- Motor de Combustão Interna
-

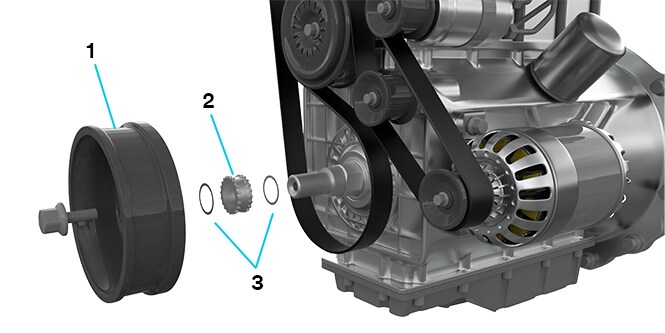

Ao aumentar a transferência de torque, eles ajudam a elevar a saída de potência sem a necessidade de redesigns caros.
- Amortecedor de Vibração Torcional
- Roda Dentada
- Calços de Fricção 3M™
Um resumo dos benefícios ao utilizar os Anéis de Fricção 3M™:
-
Proteger juntas críticas
Maximize o coeficiente de atrito estático em conexões com parafusos. Preserve e fortaleça as juntas em chassis com e-coated, montagens de baterias, suspensões e outras áreas. Gerencie as forças de cisalhamento em baterias grandes e pesadas de veículos elétricos. Aumente a transferência de torque para ajudar os trens de força a lidar com o alto torque de motores eletrificados potentes.
-
Otimizar o design
Lide com cargas de força mais altas sem alterar peças ou tamanhos de componentes. Reforce as conexões com superfícies de contato dissimilares, como superfícies de alumínio, e-coated (catodic-dip-coated), superfícies pintadas e superfícies de material compósito. Padronize projetos em diferentes tipos de modelos. Desbloqueie novos designs, como plataformas de skateboard (em chassis de veículos elétricos) e motores tipo pancake (em aplicações eMotor).
-
Gerenciar o peso
Reduza o tamanho dos componentes ao usar parafusos e fixadores menores, obtendo resultados iguais ou até melhores. Aumente a densidade de potência em motores pequenos e aproveite ao máximo os pequenos espaços de embalagem. Reduza o peso e aumente a capacidade da bateria em veículos elétricos e híbridos.
-
Gerenciar o NVH
Proteja e estabilize o chassi ao amortecer os micromovimentos nas juntas aparafusadas. Melhore o conforto e a experiência dos passageiros.
Aumente a capacidade de aderência e reduza o tamanho dos parafusos com os Anéis de Fricção 3M™
-

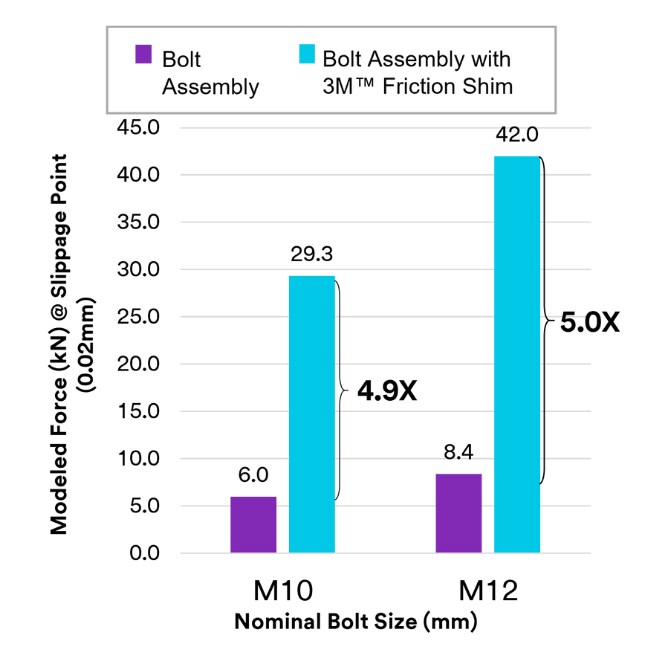

O estudo a seguir ilustra a força modelada (kN) no deslizamento exibido por vários parafusos em um chassi automotivo. O ponto de deslizamento é definido como um deslocamento de 0,02 mm ou mais.
-
Parafusos menores sem alteração de design
Comparando o menor parafuso M10 com o maior parafuso M12, o uso do parafuso maior produziu um pequeno aumento de 1,4× na força no deslizamento. Em contraste, adicionar um Anel de Fricção 3M™ ao parafuso menor produziu um aumento de 4,9 vezes em relação ao mesmo parafuso sem calço. Isso permitiu que o parafuso suportasse uma carga de força substancialmente maior sem a necessidade de alterações no design.
-

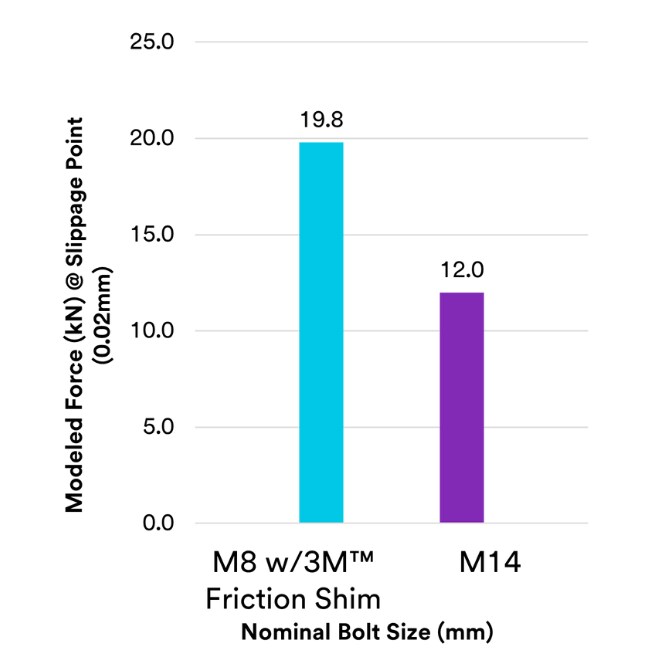

Design com conexões menores
Os Anéis de Fricção 3M™ podem ajudar os parafusos pequenos a suportar cargas de força iguais ou maiores que os parafusos maiores. O parafuso M8 com calço exibiu uma força de deslizamento de 19,8 kN, maior do que os 12,0 kN demonstrados pelo muito maior parafuso M14 sem calço.
-
-
Perguntas Frequentes (FAQ) sobre os Anéis de Fricção 3M™
-
O que são anéis de fricção e como eles funcionam?

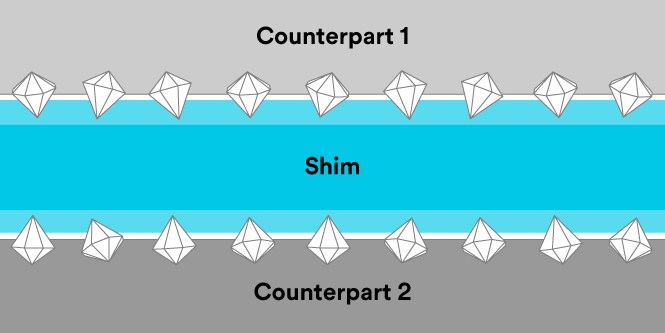

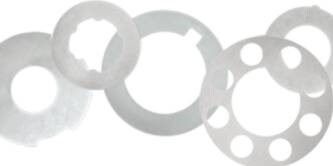

Os Anéis de Fricção 3M™ consistem em um substrato de aço revestido em níquel parcialmente embutido com partículas de diamante. Quando colocados entre duas superfícies de contato em uma conexão aparafusada e aplicados com pressão, os diamantes “mordem” em cada superfície para criar um ajuste em microforma. Isso permite um coeficiente de atrito estático até 5x maior do que em uma conexão aparafusada convencional.
-
-
Qual coeficiente de atrito estático pode ser alcançado?
-
O coeficiente de atrito estático é uma propriedade do sistema. Ele é influenciado por muitos parâmetros dentro do sistema tribológico completo, incluindo os materiais de contato, os tratamentos da superfície, a rugosidade, o nivelamento, as condições ambientais e muitos outros. Com base em nossos testes, o coeficiente de atrito estático pode ser aumentado em um fator de até 5 ao adicionar um Anel de Fricção 3M™ a uma junta.

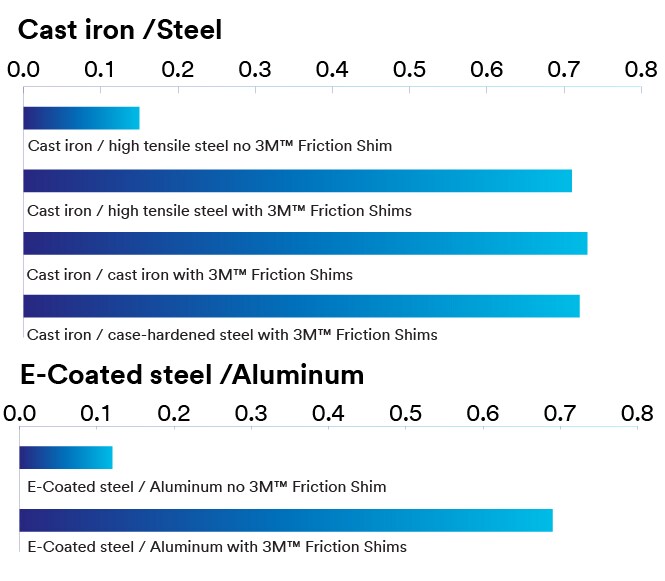

O gráfico a seguir mostra os resultados dos testes de diferentes materiais com e sem os Anéis de Fricção 3M™.
-
-
-
Com quais materiais de contato eles trabalham?
Os Anéis de Fricção 3M™ funcionam com todos os metais normalmente usados: alumínio, aço carbono, aço inoxidável, ferro fundido, titânio, magnésio e muitos outros. Eles também trabalham com muitas ligações desses metais. Também desenvolvemos graus especiais de anéis que são ideais para aço com revestimento e-coated.
Eles trabalham com uma variedade de materiais não metálicos, incluindo fibras de vidro e plásticos reforçados com fibra de carbono.
-
Como eles podem ajudar a padronizar meus designs?
Os Anéis de Fricção 3M™ ajudam os designs a suportar cargas e forças de cisalhamento mais altas sem a necessidade de alterar peças ou tamanhos de componentes. Em aplicações automotivas, por exemplo, isso permite projetos padronizados em diferentes tipos de modelos. Além disso, você pode aumentar a densidade de potência em motores pequenos ao reduzir o número, o tamanho e o peso dos componentes e otimizando o uso de pequenos espaços de embalagem.
-
Soluções de pré-fixação para os Anéis de Fricção 3M™
Anéis 2D com Abas
As abas no diâmetro interno ou externo do anel se encaixam nas ranhuras das peças de contato. Se os seus componentes tiverem as ranhuras necessárias, esta é a opção de fixação de menor custo.
Anéis 3D com Clipe
Clipes no diâmetro interno ou externo do anel permitem a fixação onde as abas não são uma opção. Anéis 3D com Clipe são ideais para aplicações em chassis.
-
Melhoria de atrito para consertos rápidos
Todos nós já passamos por isso: os testes produzem taxas de falha imprevistas e seu design premiado está em risco. Com os Anéis de Fricção 3M™, você pode fortalecer e estabilizar juntas críticas sem a necessidade de reprojetos caros. Anéis 3M ultrafinos se encaixam na maioria das tolerâncias de engenharia existentes para uma melhoria de atrito rápida e contínua. Ajudaremos você a prever o inesperado.
